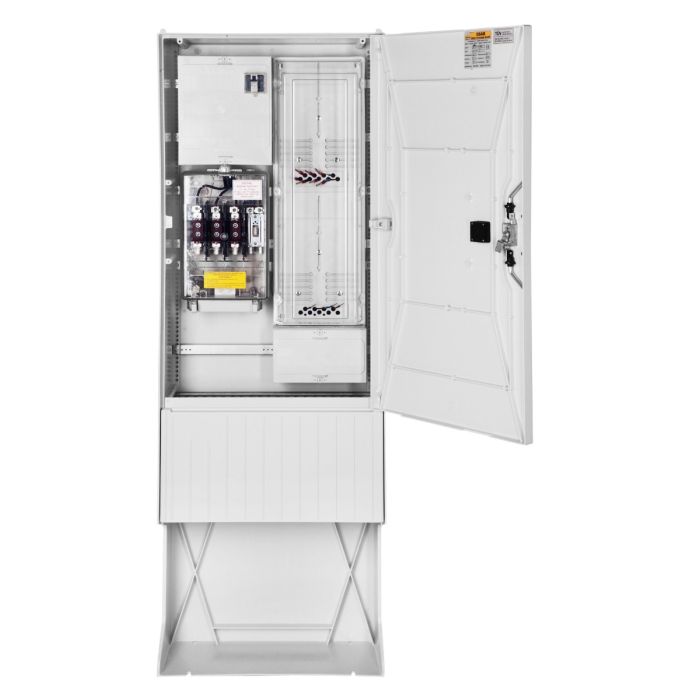

Zähleranschlußsäule TEN (1Zähler/TSG) Pro Zählerplatzsystem
Auf Lager
Bestellnummer
01.00.1P1
Ausschreibungstexte für GSAB-Säulenprogramm
Anschlußsäule 1 Zähler + TSG-Feld zur Freiluftaufstellung
Gehäuse aus glasfaserverstärktem Polyester, durchgefärbt ähnlich RAL 7035 - grau- , mit einer Tür , 3-Punkt-Stangenschloß
mit Doppel- oder Einfachschließanlage. Ein Profilzylinder eingebaut und einem Platz für Profilzylinder des Netzbetreibers.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel. Gehäuse und Sockel bilden eine Einheit.
Der Sockelfuß ist als Platte ausgebildet und sorgt damit für sofortige Standsicherheit beim Aufstellen im Kabelgraben.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom Zweiten.
Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Zwei durchlaufende Befestigungsleisten mit 172 Befestigungspunkten, bis in den Sockelbereich ermöglichen die individuelle Befestigung einer
Kabelabfangschiene sowie der Montageplatte.
Schaltplantasche in der Türinnenseite angeschraubt.
Material: nach DIN 16913
Maße: Höhe 1700 mm mit Sockel
Breite 585 mm
Tiefe 280 mm
Schutzarten: Gehäuse IP 44
Ausführung: Nach TAB Thüringer Energie AG (oder TAB-gleiche Stadtwerke) für einen Zähler mit TSG-Feld
Bestückt mit: HAK NH 00 3-pol
Sammelschinensystem 250A vorbeitet zur Monatge selektiver Hauptleitungsschutzschalter
Zählerplatz 375mm , IP 54
TSG-Feld 375mm, IP 54
Hauptleitungsabzweigklemme
7-polige Steuerleitungsverdrahtung
Steuerleitungssicherung Ik= 25 kA
Stromkreisverteiler 1x13 TE
Fabrikat : GSAB
Typ: 01.00.1P1 oder gleichwertig
Bezugsquelle: Internet www.gsab.de
Fax: 03636-761430
Montageplatte, Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur für Erdungszwecke erforderlich) in Zubehörliste.
