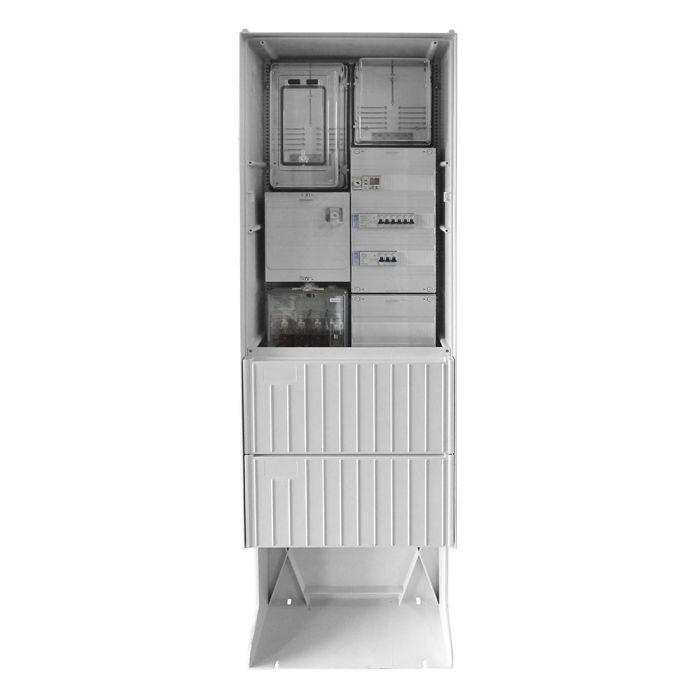

Straßenbeleuchtungsanschlußsäule Halbnacht-/ Ganznachtschaltung (66:33 Schaltung)
Auf Lager
Bestellnummer
01.00.0P2
Ausschreibungstexte für GSAB-Säulenprogramm
Straßenbeleuchtungs-Anschlußsäule zur Freiluftaufstellung
Gehäuse aus glasfaserverstärktem Polyester, durchgefärbt RAL 7035 - grau- , mit einer Tür , 3-Punkt-Stangenschloß mit Doppel- oder Einfachschließanlage.
Ein Profilzylinder eingebaut und einem Platz für Profilzylinder des EVU.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.
Gehäuse und Sockel bilden eine Einheit.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom zweiten.
Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Zwei durchlaufende Befestigungsleisten bis in den Sockelbereich ermöglichen die individuelle Befestigung einer Kabelabfangschiene sowie der Montageplatte.
Schaltplantasche in der Türinnenseite angeschraubt.
Material: nach DIN 16913
Maße: Höhe 2010 mm mit Sockel
Breite 585 mm
Tiefe 280 mm
Schutzarten: Gehäuse IP 44 (optional mit eingelegter Dichtschnur IP54)
Ausführung: Nach TAB Thüringer Energienetze AG (oder TAB-gleiche Stadtwerke)
für einen Zähler mit TSG-Feld
Bestückt mit: HAK NH 00 3-pol. 70mm² oder 95mm²se
4-Leiter-Sammelschinensystem 250A, vorbereitet zum Einbau selektiver Hauptleitungsschutzschalter
1xZählerfeld nach DIN 43870 450mm
1xNeS-/SDE-Feld nach DIN 43870 300mm
Hauptleitungsabzweigklemme
7-polige Steuerletungsverdrahtung
Steuerleitungssicherung Ik= 25 kA/10A
Stromkreisverteiler 3x13 TE bestückt und verdrahtet nach Schaltbild
Fabrikat : GSAB
Typ: 01.00.0P2
oder gleichwertig
mit 1x Schütz 63 A und einem Schütz 40 A
Hand-/Automatik-Umschalter,
1-Kanal-Schaltuhr,
Dämmerrungsschalter mit seperat. Lichtfänger
3 Abgangsstromkreise mit Leitungsschutzschalter 3x1xB16
Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
Fax: 03636-7614-30
Montageplatte, Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte in Zubehörliste.
