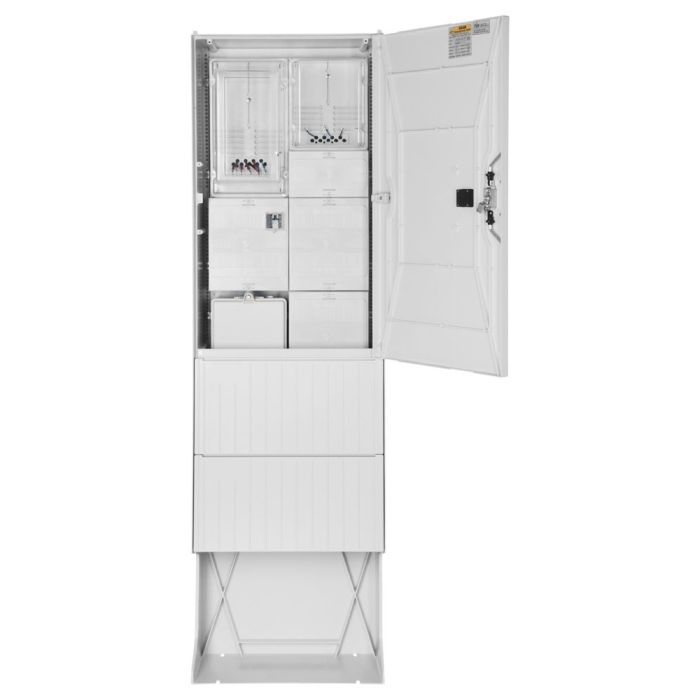

Zähleranschlußsäule eon Thüringen (1Zähler/TSG) Pro Zählerplatzsystem mit V4
Auf Lager
Bestellnummer
01.00.1P1V4
GSAB-Säulenprogramm
Anschlußsäule 1 Zähler + TSG-Feld mit zusätzlichen Verteiler zur Freiluftaufstellung
Gehäuse mit Eingrabsockel aus glasfaserverstärktem Polyester, durchgefärbt ähnlich RAL 7035 - grau- , mit einer Tür , 3-Punkt-Stangenschloß mit Doppel- oder Einfachschließanlage. Ein Profilzylinder eingebaut und einem Platz für Profilzylinder des Netzbetreibers. Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel. Gehäuse und Sockel bilden eine Einheit. Der Sockelfuß ist als Platte ausgebildet und sorgt damit für sofortige Standsicherheit beim Aufstellen im Kabelgraben. Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom Zweiten. Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguß verhindert Vandalismusschäden. Zwei durchlaufende Befestigungsleisten mit 210 Befestigungspunkten, bis in den Sockelbereich ermöglichen die individuelle Befestigung einer Kabelabfangschiene sowie der Montageplatte. Schaltplantasche in der Türinnenseite angeschraubt.
Material: nach DIN 16913 ,glasfaserverstärktes Polyester,(SMC) nach IEC-695-2-1 halogenfrei, verrottungsfest, beständig gegen chemische Einwirkungen.
Maße: Höhe 2010 mm mit Sockel
Breite 585 mm
Tiefe 280 mm
Schutzarten: Gehäuse IP 44
Ausführung: Nach TAB Thüringer Energienetze (oder TAB-gleiche Stadtwerke) für einen Zähler mit TSG-Feld
Bestückt mit: HAK NH 00 3-pol bis 100A (Rahmenklemme bis 70mm² sm; 95mm² se)
Pro-Zählerplatzsystem
Sammelschienensystem 250A vorbeitet zur Monatge selektiver Hauptleitungsschutzschalter
Zählerplatz 450mm
TSG-Feld 375mm
Hauptleitungsabzweigklemme 4x25mm fingersicher
7-polige Steuerleitungsverdrahtung (inkl. 7poliger Steuerleitungsklemme)
Steuerleitungssicherung Ik= 25 kA
Verteilerfeld IP20, 4x13TE
Fabrikat : GSAB
Typ: 01.00.1P1V4 oder gleichwertig
Bezugsquelle: Internet www.gsab.de
Fax: 03636-761430
Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur für Erdungszwecke erforderlich) in Zubehörliste.
