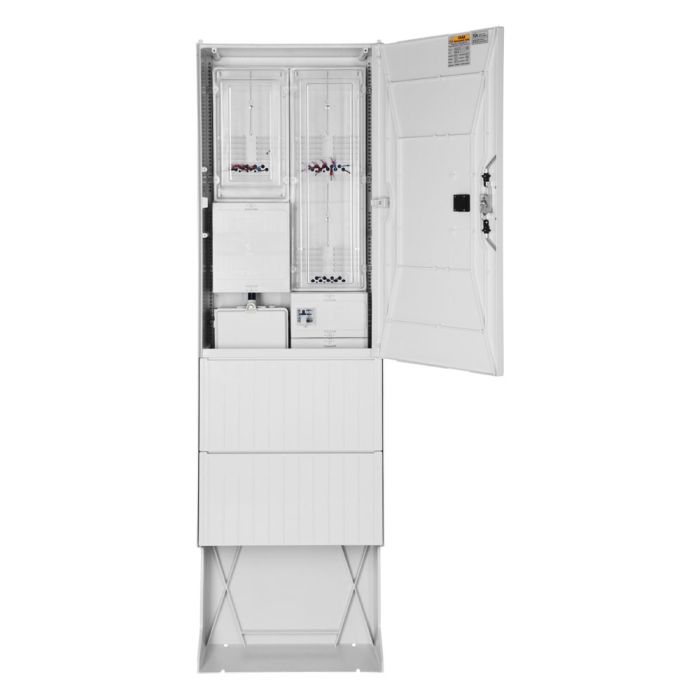

Zähleranschlusssäule eon Thüringen (2Zähler/TSG) Pro Zählerplatzsystem
Auf Lager
Bestellnummer
01.00.1P2
GSAB-Säulenprogramm
Anschlußsäule 2 Zähler,mit TSG zur Freiluftaufstellung 01.00.1P2
Gehäuse mit Eingrabsockel aus heißgepreßten
hochschlagfesten,
wärmebeständigen,
selbstverlöschenden,
halogenfreien,
verrottungsfesten
glasfaserverstärktem Polyester(SMC), beständig gegen chemische Einwirkungen, durchgefärbt ähnlich RAL 7035 grau,
Gehäuse und Sockel bilden eine Einheit.
Der Sockelfuß ist als Platte ausgebildet und sorgt damit für sofortige Standsicherheit beim Aufstellen im Kabelgraben.
Zwei durchlaufende Befestigungsleisten mit 210 Befestigungspunkten bis in den Sockelbereich ermöglichen
die individuelle Befestigung von Geräten und des Pro-Zählerplazsystems auf Unischiene,
einer Kabelabfangschiene sowie der Montageplatte.
mit einer Tür , 3-Punkt-Stangenschloß mit Doppelschließanlage.
Ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom Zweiten.
Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Material: glasfaserverstärktes Polyester
(SMC) nach IEC-695-2-1 halogenfrei
Maße: Höhe 2010 mm mit Sockel (Eingrabtiefe ca. 600mm)
Breite 580 mm
Tiefe 280 mm
Schutzarten: Gehäuse IP 44
Ausführung: Nach TAB Energienetze Thüringen (oder TAB-gleiche Stadtwerke) für zwei Zähler mit TSG-Feld
Bestückt mit: - Montagevorrichtung für HAK 3xNH00
- 4-Leiter-Sammelschinensystem 250A vorbereitet zur Aufnahme selektiver Hauptleitungsschutzschalter
- 4-Leiter Verdratung
- 2x Zählerplatz, Abdeckung IP54 plombierbar, glasklar aus PETG
- TSG-feld 300mm, Abdeckung IP54 plombierbar, glasklar aus PETG
- TSG Sicherung IK 25kA
- 7pol.Steuerklemme
- 2x HALAK 25mm²,4-pol.
Fabrikat : GSAB
Typ: 01.00.1P2 oder gleichwertig
Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
Fax: 03636-761430
Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur Erforderlich bei Nutzung für Erdung) in Zubehörliste.
