Zähleranschlußsäule (2Zähler / TSG) Nachttarif
Auf Lager
Bestellnummer
01.00.1P2H
GSAB-Säulenprogramm

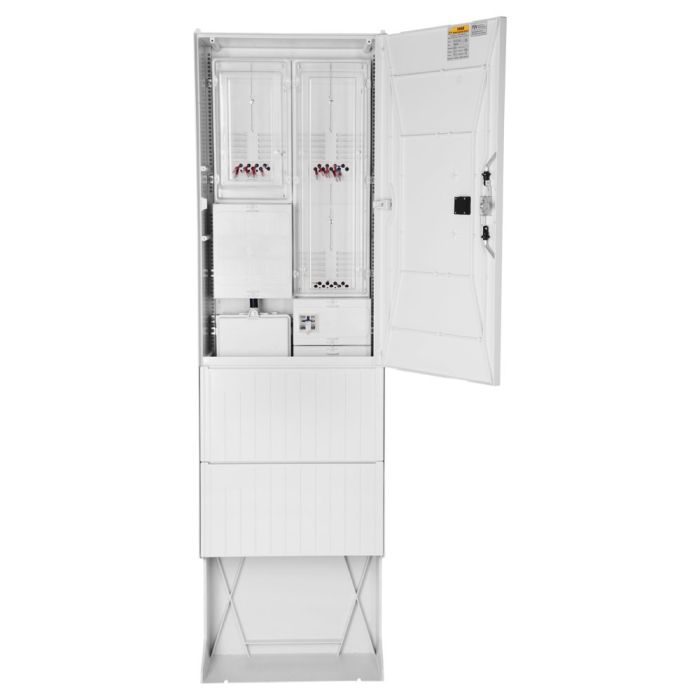

Anschlußsäule 2 Zähler,mit TSG zur Freiluftaufstellung 01.00.1P2H
Gehäuse mit Eingrabsockel aus heißgepreßten
hochschlagfesten,
wärmebeständigen,
selbstverlöschenden,
halogenfreien,
verrottungsfesten
glasfaserverstärktem Polyester(SMC), beständig gegen chemische Einwirkungen, durchgefärbt ähnlich RAL 7035 grau,
Gehäuse und Sockel bilden eine Einheit.
Der Sockelfuß ist als Platte ausgebildet und sorgt damit für sofortige Standsicherheit beim Aufstellen im Kabelgraben.
Zwei durchlaufende Befestigungsleisten mit 210 Befestigungspunkten bis in den Sockelbereich ermöglichen
die individuelle Befestigung von Geräten,
einer Kabelabfangschiene sowie der Montageplatte.
mit einer Tür , 3-Punkt-Stangenschloß
Doppelschschließanlage, ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom Zweiten.
Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Material: glasfaserverstärktes Polyester
(SMC) nach IEC-695-2-1 halogenfrei
Maße: Höhe 2010 mm mit Sockel (Eingrabtiefe ca. 600mm)
Breite 583 mm
Tiefe 272 mm
Schutzarten: Gehäuse IP 44
Ausführung: Nach TAB THüringer Energienetze (oder TAB-gleiche Stadtwerke) für zwei Zähler mit TSG-Feld
Bestückt mit: - Montagevorrichtung für HAK 3xNH00
- 4-Leiter-Sammelschienensystem 250A
- vorbereitet zum Enbau von SH-Schaltern
- TSG Sicherung D01 (10A) 25kA
- 2xZählerfeld nach DIN 43870 375mm
- 1xTSG-Feld nach DIN 43870 300mm
- 4-Leiter Verdrahtung DIN 43870-A mit H07V-K 10mm²
- 2xHLAKL 25mm²,4pol.
- Verteilerfeld 3x13TE
bestückt mit TSG Sicherung D01, Schütz 63A 3pol, Ausschalter 1pol 16A
Fabrikat : GSAB
Typ: 01.00.1P2H Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
oder gleichwertig Fax: 03636-761430
optional:
Einfachschwenkhebel, Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur Erforderlich bei Nutzung für Erdung) in Zubehörliste.
