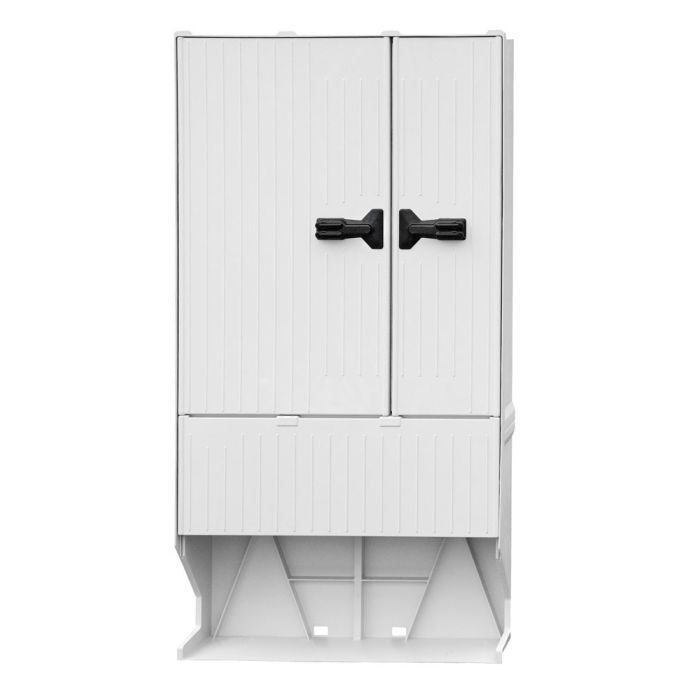

Zähleranschlußsäule eon Thüringen (1Zähler ohne TSG) – 1/3-2/3-Tür mit Schottung VNB-Raum
Auf Lager
Bestellnummer
01.88.1P11T2
GSAB-Säulenprogramm
Anschlußsäule 1 Zähler,ohne TSG zur Freiluftaufstellung 01.88.1P11T2
Gehäuse aus heißgepreßten
hochschlagfesten,
wärmebeständigen,
selbstverlöschenden,
halogenfreien,
verrottungsfesten
glasfaserverstärktem Polyester(SMC), beständig gegen chemische Einwirkungen, durchgefärbt ähnlich RAL 7035 grau.
Sechs durchlaufende Befestigungsleisten bis in den Sockelbereich mit 552 Befestigungspunkten ermöglichen
die individuelle Befestigung der Montageplatte, Einbaufelder oder Sammelschienen.
Zur Transporterleichterung werden Gehäuse und Sockel getrennt geliefert.
Passende Sockel 88SE (Eingrabsockel) oder 88SB (zur Aufbodenmontage) Montage zur Säule mittels beiliegender C-Profilschiene (konisch) beim Sockel, aus hochfestem Federstahl. Millimetergenaue Zentrierung des Gehäuseoberteils erfolgt durch angeformte Zentrierbolzen auf dem Sockel. Mechanisch geprüft nach EN 61439.5 (Kabelverteilersäulen im öffentlichen Versorgungsbereich).
mit zwei Türen, 3-Punkt-Stangenschloß
Schließung : 1/3-Tür Doppelschwenkhebel (1xKundenzylinder eingebaut)
2/3-Tür Einfachschwenkhebel (mit eingeb. Zylinder)
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder
unabhängig vom Zweiten.Wetterschutzabdeckung der Profilzylinder aus besonders
verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.
Material: glasfaserverstärktes Polyester
(SMC) nach IEC-695-2-1 halogenfrei
Maße: Höhe 1390 mm + Eingrabsockel 665(Eingrabtiefe ca. 600mm)
Breite 883 mm
Tiefe 272 mm
Schutzarten: Gehäuse IP 44 (optional IP 54)
Ausführung: Nach TAB Thüringer Energienetze (oder TAB-gleiche Stadtwerke) für einen Zähler ohne TSG-Feld
Bestückt mit: - HAK 3xNH00
- 4-Leiter-Sammelschienensystem 250A
- 1xZählerfeld nach DIN 43870 450mm
- 4-Leiter Verdrahtung H07V-K 10mm²
- 1xHauptleitungsabzweigklemme 4-pol. fingersicher
- Schottwand
- Montageplatte PVC 6mm in 2/3-Seite
Fabrikat : GSAB
Typ: 01.88.1P11T2 Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
oder gleichwertig Fax: 03636-761430
optional:
Einfachschwenkhebel, Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur Erforderlich bei Nutzung für Erdung) in Zubehörliste.
