Zähleranschlusssäule eon Thüringen (4Zähler / TSG) Pro-Zählerfeldsystem
Auf Lager
Bestellnummer
01.88.1P4
GSAB-Säulenprogramm

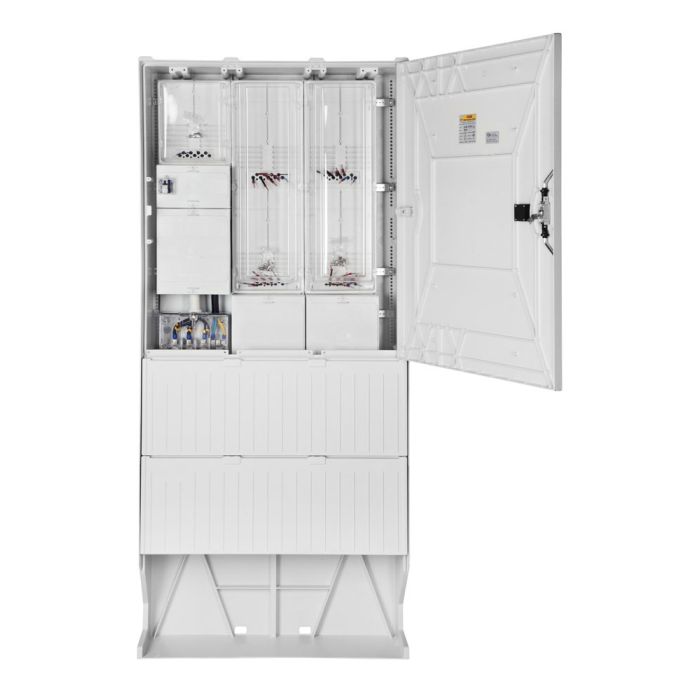

Anschlußsäule 4 Zähler + TSG-Feld zur Freiluftaufstellung
Gehäuse aus glasfaserverstärkten, hochschlagfesten, wärmebeständigen, selbstverlöschenden Polyester, durchgefärbt ähnlich RAL 7035 grau - ,
mit einer Tür , 3-Punkt-Stangenschloß mit Doppel- oder Einfachschließanlage.
Ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom zweiten. Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguss verhindert Vandalismusschäden.
Zur Transporterleichterung werden Gehäuse und Sockel getrennt geliefert.
Passende Sockel 88SE (Eingrabsockel) oder 88SB (zur Aufbodenmontage);
Montage zur Säule erfolgt mittels beiliegender C-Profilschiene (konisch) aus hochfestem Federstahl. Millimetergenaue Zentrierung des Gehäuseoberteils erfolgt durch angeformte Zentrierbolzen auf dem Sockel. Mechanisch geprüft nach EN 61439.5 (Kabelverteilersäulen im öffentlichen Versorgungsbereich).
Sechs durchlaufende Befestigungsleisten bis in den Sockelbereich mit 552 Befestigungspunkten ermöglichen
die individuelle Befestigung der Montageplatte, Einbaufelder oder Sammelschienen.
Bei der Ausführung der Säule mit Schutzart IP44 befinden sich die Zuluftschlitze in der Sockel-Schrank-Verbindung.
In der Rückwand der Säule sind im oberen Bereich die Abluftschlitze labyrinthartig und stochersicher ausgeführt.
Schaltplantasche in der Türinnenseite angeschraubt.
Material: nach DIN 16913 , glasfaserverstärktes Polyester, (SMC) nach IEC-695-2-1 halogenfrei, verrottungsfest, beständig gegen chemische Einwirkungen.
Maße: Höhe 2010 mm mit Sockel; 1065 mm ohne Sockel
Breite 883 mm
Tiefe 280 mm
Schutzarten: Gehäuse IP 44 (optional mit eingelegter Dichtschnur IP54)
Ausführung: Nach TAB Thüringer Energienetze (oder TAB-gleiche Stadtwerke) für vier Zähler mit TSG-Feld
Bestückt mit: HAK NH 00 3-pol bis 100A (Rahmenklemme bis 70mm² sm; 95mm² se)
Pro-Zählerplatzsystem
Sammelschienensystem 250A vorbeitet zur Monatge selektiver Hauptleitungsschutzschalter
1xTSG-Feld 300mm, IP 54
4xZählerplatz 374mm untereinander angeordnet, IP54
4xHauptleitungsabzweigklemme 4x25mm² fingersicher
7-polige Steuerleitungsverdrahtung (inkl. 7poliger Steuerleitungsklemme)
Steuerleitungssicherung Ik= 25 kA
Fabrikat : GSAB
Typ: 01.88.1P4 oder gleichwertig
Bezugsquelle: Internet www.gsab.de
Fax: 03636-761430
Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur für Erdungszwecke erforderlich) in Zubehörliste.
