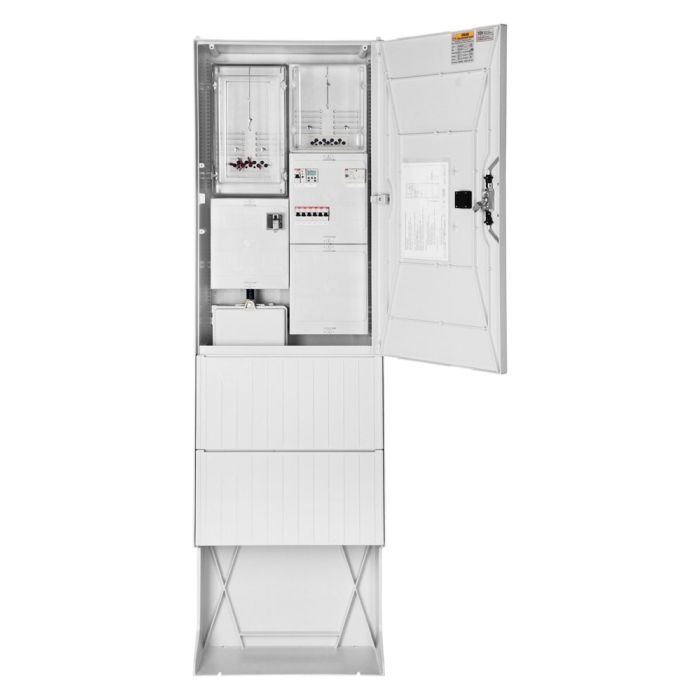

Straßenbeleuchtungsanschlußsäule (Nachtabsenkung über Steuerphase)
Auf Lager
Bestellnummer
02.00.0P4
Ausschreibungstexte für GSAB-Säulenprogramm
Straßenbeleuchtungssäule 1 Zähler,mit TSG, Nachtabsenkung mit Steuerphase zur Freiluftaufstellung
Gehäuse mit Eingrabsockel aus glasfaserverstärktem Polyester(SMC), Seitenteile, Dach und Rückwand aus einem Teil, durchgefärbt ähnlich RAL 7035 grau,
mit einer Tür , 3-Punkt-Stangenschloß mit Doppel- oder Einfachschließanlage.
Ein Profilzylinder eingebaut und einem Platz für Profilzylinder des EVU.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.
Gehäuse und Sockel bilden eine Einheit.Der Sockelfuß ist als Platte ausgebildet und sorgt damit für sofortige Standsicherheit beim Aufstellen im Kabelgraben. Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom zweiten.
Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Zwei durchlaufende Befestigungsleisten mit 210 Befestigungspunkten bis in den Sockelbereich ermöglichen die individuelle Befestigung einer Kabelabfangschiene sowie der Montageplatte.
Schaltplantasche in der Türinnenseite angeschraubt.
Material: nach DIN 16913 ,glasfaserverstärktes Polyester,(SMC) nach IEC-695-2-1 halogenfrei, verrottungsfest, beständig gegen chemische Einwirkungen.
Maße: Höhe 2010 mm mit Sockel
Breite 583 mm
Tiefe 280 mm
Schutzarten: Gehäuse IP 44
Ausführung: Nach TAB Bayernwerk AG (oder TAB-gleiche Stadtwerke) für einen Zähler mit TSG-Feld
Bestückt mit: Hausanschlußkasten 3xNH00 (mit Klarsichtdeckel) eingebaut.
4-Leiter-Sammelschienensystem 250A vorb. zum Einbau von SH-Schaltern
TSG Sicherung B10 (10A) 25kA
1xZählerfeld nach DIN 43870 450mm
1xTSG-Feld nach DIN 43870 300mm
5-Leiter Verdrahtung DIN 43870-C H07V-K 10mm²
Verteilerfelder 4x13TE bestückt und verdrahtet gem. Stromlaufplan
Fabrikat : GSAB
Typ: 02.00.0P4
oder gleichwertig
Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
Fax: 03636-761430
Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur bei Nutzung als Erder erforderlich) in Zubehörliste.
