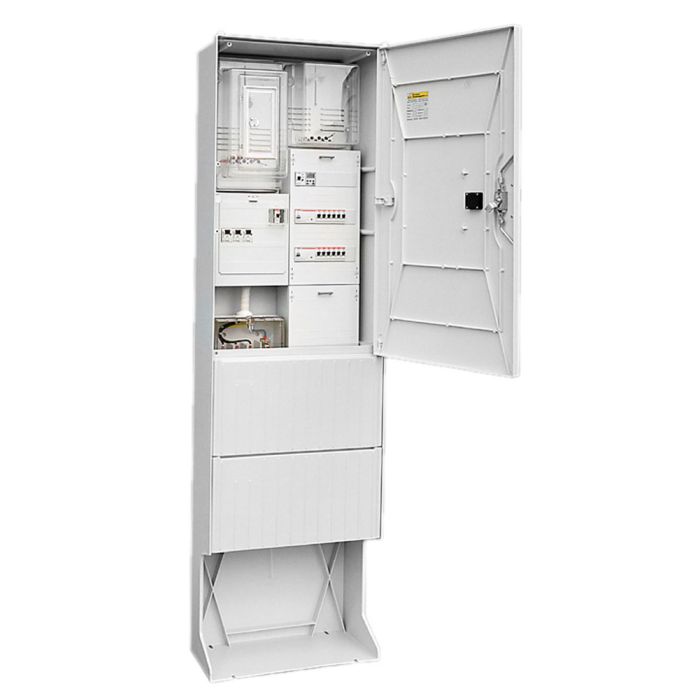

Straßenbeleuchtungsanschlußsäule Halbnacht-/ Ganznachtschaltung (50:50 Schaltung)
Auf Lager
Bestellnummer
01.00.0P1
Ausschreibungstexte für GSAB-Säulenprogramm
Straßenbeleuchtungs-Anschlußsäule zur Freiluftaufstellung
Gehäuse aus heißgepreßtem, hochschlagfestem, wärmebeständigem, selbstverlöschendem, glasfaserverstärktem Polyester (SMC) nach IEC-695-2-1 halogenfrei,
verrottungsfest, beständig gegen chemische Einwirkungen
mit profilierter Oberfläche in RAL 7035.
mit einer Tür , 3-Punkt-Stangenschloß mit Doppel- oder Einfachschließanlage.
Ein Profilzylinder eingebaut und einem Platz für Profilzylinder des EVU.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.
Gehäuse und Sockel bilden eine Einheit.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom zweiten.
Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Zwei durchlaufende Befestigungsleisten bis in den Sockelbereich ermöglichen die individuelle Befestigung einer Kabelabfangschiene sowie der Montageplatte.
Schaltplantasche in der Türinnenseite angeschraubt.
Material: glasfaserverstärktes Polyester
(SMC) nach IEC-695-2-1 halogenfrei
Maße: Höhe 2010 mm mit Sockel
Breite 585 mm
Tiefe 280 mm
Schutzarten: Gehäuse IP 44
Ausführung: Nach TAB Thüringer Energie AG (oder TAB-gleiche Stadtwerke)
für einen Zähler
mit TSG-Feld
Bestückt mit: HAK NH 00 3-pol bis 70mm² bzw. 95mm2 se
Sammelschinensystem 250A für selktive Hauptleitungsschutzschalter
GSAB-Pro-Zählerplatzsystem (rastbar auf GSAB-Unischiene)
Zählerplatz 450mm , IP 54
TSG-Feld 450mm, IP 54
Hauptleitungsabzweigklemme
7-polige Steuerletungsverdrahtung
Steuerleitungssicherung B6, Ik= 25 kA
selektive Hauptsicherungsautomaten 3 x 35A bis 63A (1-pol.) optional
Stromkreisverteiler 6-reihig bestückt u. verdrahtet gem. Übersichtsschaltbild
Fabrikat : GSAB
Typ: 01.00.0P1 oder gleichwertig
Halbnachtschaltung 50:50 mit 2 Schützen 63 A incl. Hand-/Automatik-
Umschalter,Schaltuhr 1-Kanal 170410, Dämmerrungsschalter mit seperat.Lichtfänger
Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
Fax: 03636-761430
Sockelfüllmaterial (Blähtonkugeln) in Zubehörliste.
