Wandlermessung enviaM mit NA-Schutz nach VDE-AR-N4105 >100kW
Auf Lager
Bestellnummer
03.W400.AR-01
Ausschreibungstexte für GSAB-Säulenprogramm
Wandlermessung 400A für Einspeiseanlagen nach EEG
Gehäuse aus heißgepreßten
hochschlagfesten,
wärmebeständigen,
selbstverlöschenden,
halogenfreien,
verrottungsfesten
glasfaserverstärktem Polyester(SMC), beständig gegen chemische Einwirkungen, durchgefärbt ähnlich RAL 7035 grau, mit profilierter Oberfläche.
Die Gehäuse sind im Baukastensystem aufgebaut. Dach, Seiten-/Rückwände und Türen sind einzeln austauschbar.
Eine qualitativ hohe Farbpulverbeimischung im SMC verhindert eine vorzeitige Auswitterung der Schrankoberflächen.
Nach dem Öffnen der Tür ist der gesamte Schrankinnenraum frei zugänglich (ohne Demontage von Frontplatten/Sockelblenden o.ä.). Zur Erleichterung bei Montagearbeiten im Schrank kann die Tür ohne Werkzeug ausgehangen werden. Eine umlaufende Nut ermöglicht die Nachrüstung einer Dichtung in der Tür. Befestigungspunkte an der Tür und am Schrankkorpus ermöglichen die Montage eines Türfeststellers. Die Dachinnenseite enthält Befestigungspunkte zur Montage einer Beleuchtungsbaugruppe (optional auch mit Servicesteckdose).
Wahlweise bestückbar mit Montageplatte oder Sammelschienen.
Ein innovatives Befestigungsleistensystem mit 721 Befestigungspunkten auf der Schrankrückseite ermöglicht individuelle Geräte- oder Zusatzeinbauten für alle Bedürfnisse.
Lüftung: Be- und Entlüftung sind labyrinthartig und stochersicher ausgebildet
Der Schrank wird auf einem genormten Sockel montiert.
Eingrabsockel: 3NSE
mit Symmetrischer Doppeltür , - nach öffnen der Türen ist der gesamte Innenraum freizugänglich,
ohne entfernen von Sockelblenden oder ähnlichem
- 3-Punkt-Stangenschloß mit Doppelschließanlage.
Ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder
unabhängig vom Zweiten.Wetterschutzabdeckung der Profilzylinder aus besonders
verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Material: glasfaserverstärktes Polyester
(SMC) nach IEC-695-2-1 halogenfrei

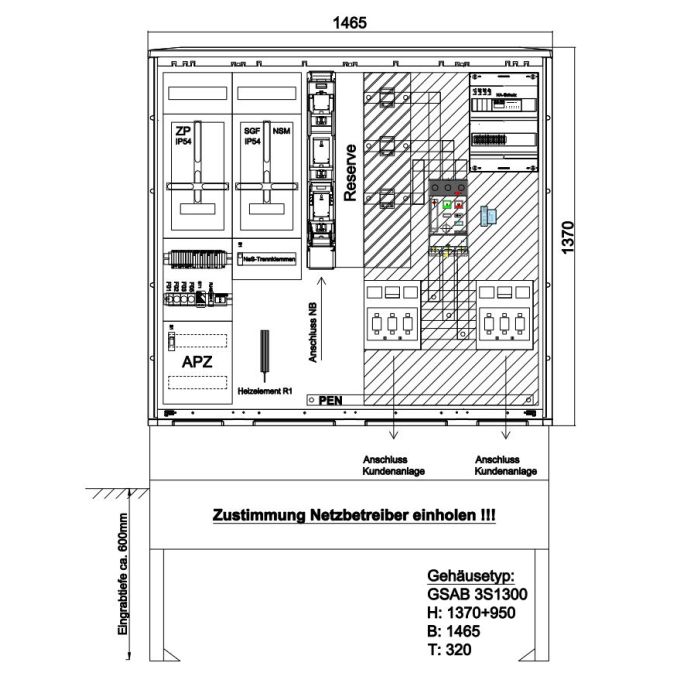

Maße: Höhe 1370 mm + Eingrabsockel 950(Eingrabtiefe ca. 600mm)
Breite 1465 mm
Tiefe 320 mm
Schutzarten: Gehäuse IP 44 (optional IP 54)
Ausführung: Nach TAB „Mitteldeutschland“ (oder TAB-gleiche Stadtwerke)
Bestückt mit: 1xNH3 Sicherungslastschaltleiste Zugang NB
(V-Klemme 10-240mm², 3x1pol schaltbar)
1x100mm Reserveplatz im Zugang NB
4-Leiter Sammelschienensystem 400A
Wandlerbaussatz nach DIN 42600-2 Form A mit Laschen 30x10x170
2xLasttrennschalter Tmax 400A 3polig als Kuppelschalter inkl Antrieb
2xNH-Sicherungslasttrennschalter 3polig, V-Klemme 10-240mm²
(Trenneinrichtung Abgang PV)
1x Wandler-Zählerfeld nach DIN 43870 450mm mit
- Wandlerprüf- und Trennklemme nach Vorgabe NB
- Sicherungselement D01 3polig
- Schaltschrankheizung mit Thermostat SH45 und Sicherung
- TAE-Dose 1x6 N-AP
- RJ45-Dose
- 3xLeuchttaster im OAR
1x SDE-Feld
Verteilerfeld mit NA-Schutz nach VDE-AR-N 4105 inkl. Vorsicherung
1x NeS-Feld mit Sicherung und Trennklemmen für NSM
Berührungsschutzabdeckung
Kabelabfangschiene
Fabrikat : GSAB
Typ: 03.W400.AR-01
oder gleichwertig
Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
Fax: 03636-761430
Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur bei Nutzung als Erder erforderlich) in Zubehörliste.
