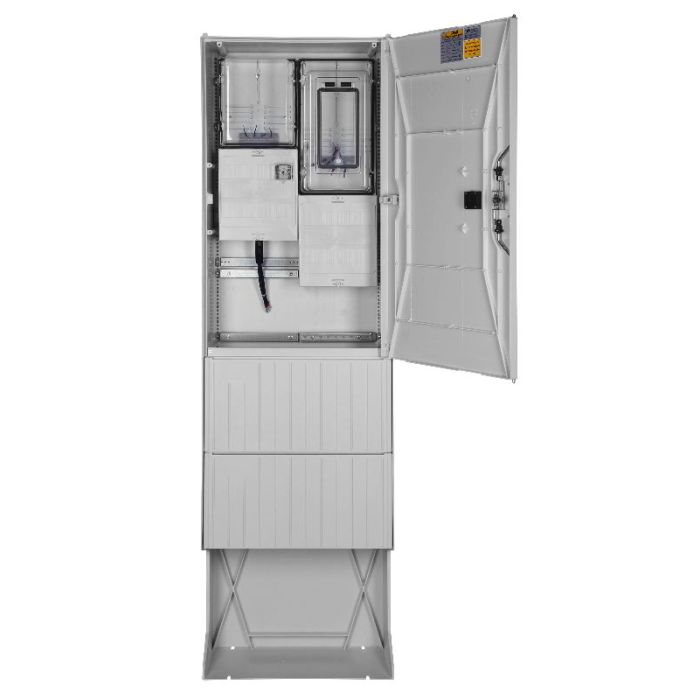

Zähleranschlusssäule (1Zähl./TSG) incl. mont. Verteiler 2x13 TE
Auf Lager
Bestellnummer
03.00.1P1V2HSA
Ausschreibungstexte für GSAB-Säulenprogramm
Zähleranschlusssäule 1 Zähler,mit TSG
Gehäuse mit Eingrabsockel aus glasfaserverstärktem Polyester(SMC), Seitenteile, Dach und Rückwand aus einem Teil, durchgefärbt ähnlich RAL 7035 grau,
mit einer Tür , 3-Punkt-Stangenschloß mit Doppel- oder Einfachschließanlage.
Ein Profilzylinder eingebaut und einem Platz für Profilzylinder des EVU.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.
Gehäuse und Sockel bilden eine Einheit.Der Sockelfuß ist als Platte ausgebildet und sorgt damit für sofortige Standsicherheit beim Aufstellen im Kabelgraben. Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom zweiten.
Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Zwei durchlaufende Befestigungsleisten mit 210 Befestigungspunkten bis in den Sockelbereich ermöglichen die individuelle Befestigung einer Kabelabfangschiene sowie der Montageplatte.
Schaltplantasche in der Türinnenseite angeschraubt.
Material: nach DIN 16913 ,glasfaserverstärktes Polyester,(SMC) nach IEC-695-2-1 halogenfrei, verrottungsfest, beständig gegen chemische Einwirkungen.
Maße: Höhe 2010mm mit Sockel
Breite 583 mm
Tiefe 280 mm
Schutzarten: Gehäuse IP 44
Ausführung: Nach TAB „Mitteldeutschland“ (oder TAB-gleiche Stadtwerke) für einen Zähler mit TSG
Bestückt mit: vorbereitet für Hausanschlusskasten 3xNH00
4-Leiter-Sammelschienensystem 250A vorb. zum Einbau von SH-Schaltern
SDE Sicherung D01 (10A) 25kA
1xZählerfeld nach DIN 43870 450mm
1xSDE-Feld nach DIN 43870 300mm
4-Leiter Verdrahtung DIN 43870-A H07V-K 10mm²
HLAKL 25mm², 4pol
Verteilerfeld 2x13TE
Fabrikat : GSAB
Typ: 03.00.1P1V2HSA
oder gleichwertig
Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
Fax: 03636-761430
Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur bei Nutzung als Erder erforderlich) in Zubehörliste.
