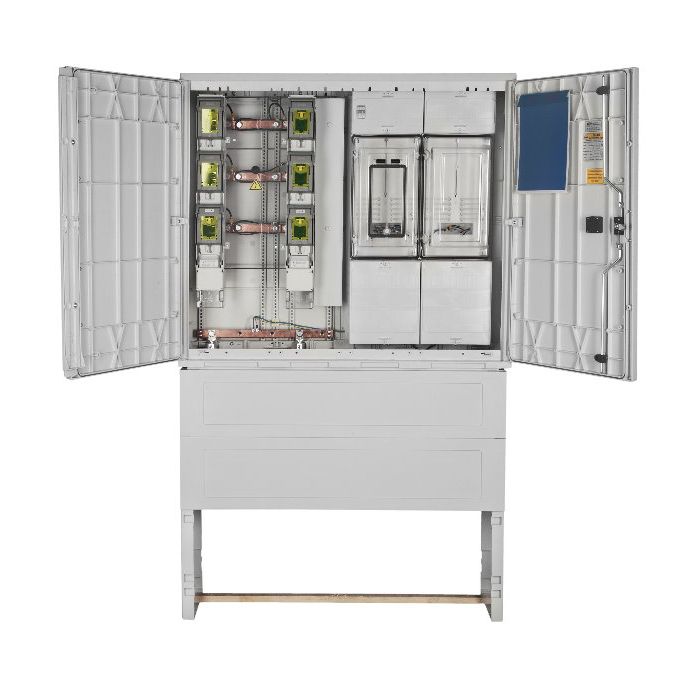

Wandlermessung 400A incl. Sockel
Auf Lager
Bestellnummer
03.W400.001
Ausschreibungstexte für GSAB-Säulenprogramm
Wandlermessung 400A
Gehäuse aus heißgepreßten
hochschlagfesten,
wärmebeständigen,
selbstverlöschenden,
halogenfreien,
verrottungsfesten
glasfaserverstärktem Polyester(SMC), beständig gegen chemische Einwirkungen, durchgefärbt ähnlich RAL 7035 grau, mit profilierter Oberfläche.
Die Gehäuse sind im Baukastensystem aufgebaut. Dach, Seiten-/Rückwände und Türen sind einzeln austauschbar.
Eine qualitativ hohe Farbpulverbeimischung im SMC verhindert eine vorzeitige Auswitterung der Schrankoberflächen.
Nach dem Öffnen der Tür ist der gesamte Schrankinnenraum frei zugänglich (ohne Demontage von Frontplatten/Sockelblenden o.ä.). Zur Erleichterung bei Montagearbeiten im Schrank kann die Tür ohne Werkzeug ausgehangen werden. Eine umlaufende Nut ermöglicht die Nachrüstung einer Dichtung in der Tür. Befestigungspunkte an der Tür und am Schrankkorpus ermöglichen die Montage eines Türfeststellers. Die Dachinnenseite enthält Befestigungspunkte zur Montage einer Beleuchtungsbaugruppe (optional auch mit Servicesteckdose).
Wahlweise bestückbar mit Montageplatte oder Sammelschienen.
Ein innovatives Befestigungsleistensystem mit 721 Befestigungspunkten auf der Schrankrückseite ermöglicht individuelle Geräte- oder Zusatzeinbauten für alle Bedürfnisse.
Lüftung: Be- und Entlüftung sind labyrinthartig und stochersicher ausgebildet
Der Schrank wird auf einem genormten Sockel montiert.
Eingrabsockel: 2NSE
mit Symmetrischer Doppeltür , - nach öffnen der Türen ist der gesamte Innenraum freizugänglich,
ohne entfernen von Sockelblenden oder ähnlichem
- 3-Punkt-Stangenschloß mit Doppelschließanlage.
Ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder
unabhängig vom Zweiten.Wetterschutzabdeckung der Profilzylinder aus besonders
verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Material: glasfaserverstärktes Polyester
(SMC) nach IEC-695-2-1 halogenfrei
Maße: Höhe 1020 mm + Eingrabsockel 950(Eingrabtiefe ca. 600mm)
Breite 1135 mm
Tiefe 320 mm
Schutzarten: Gehäuse IP 44 (optional IP 54)
Ausführung: Nach TAB „Mitteldeutschland“ (oder TAB-gleiche Stadtwerke)
Bestückt mit: 4-Leiter Sammelschienensystem 400A
1xNH2 Sicherungslastschaltleiste Zugang NB
(V-Klemme 10-240mm², 3x1pol schaltbar)
1x100mm Reserveplatz im Zugang NB
Wandlerbaussatz nach DIN 42600-2 Form A mit Laschen 30x10x170
1xNH2 Sicherungslastschaltleiste Abgang
(V-Klemme 10-240mm², 3x1pol schaltbar)
1xWandler-Zählerfeld nach DIN 43870 450mm mit
-Wandlerprüf- und Trennklemme nach Vorgabe NB
-Sicherungselement D01/10A 3polig
-Schaltschrankheizung mit Thermostat SH45 und Sicherung
-TAE-Dose 1x6 N-AP
-RJ 45-Dose
-3xLeuchtaster im OAR
1x SDE-Platz
Berührungsschutzabdeckung
Kabelabfangschiene
Fabrikat : GSAB
Typ: 03.W400.001
oder gleichwertig
Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
Fax: 03636-761430
Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur bei Nutzung als Erder erforderlich) in Zubehörliste.
