Wandlermessung N-Ergie bis 250 A, Selbstverbrauch-/Überschusseinspeisung nach AR01 <100k
Auf Lager
Bestellnummer
04.W250.Ei-AR-01
GSAB-Säulenprogramm
Meß-/Wandlerschrank 250A zur Freiluftaufstellung
Gehäuse aus heißgepreßten
hochschlagfesten,
wärmebeständigen,
selbstverlöschenden,
halogenfreien,
verrottungsfesten
glasfaserverstärktem Polyester(SMC), beständig gegen chemische Einwirkungen, durchgefärbt ähnlich RAL 7035 grau, mit profilierter Oberfläche.
Die Gehäuse sind im Baukastensystem aufgebaut. Dach, Seiten-/Rückwände und Türen sind einzeln austauschbar.
Eine qualitativ hohe Farbpulverbeimischung im SMC verhindert eine vorzeitige Auswitterung der Schrankoberflächen.
Nach dem Öffnen der Tür ist der gesamte Schrankinnenraum frei zugänglich (ohne Demontage von Frontplatten/Sockelblenden o.ä.). Zur Erleichterung bei Montagearbeiten im Schrank kann die Tür ohne Werkzeug ausgehangen werden. Eine umlaufende Nut ermöglicht die Nachrüstung einer Dichtung in der Tür. Befestigungspunkte an der Tür und am Schrankkorpus ermöglichen die Montage eines Türfeststellers. Die Dachinnenseite enthält Befestigungspunkte zur Montage einer Beleuchtungsbaugruppe (optional auch mit Servicesteckdose).
Wahlweise bestückbar mit Montageplatte oder Sammelschienen.
Ein innovatives Befestigungsleistensystem mit 1030 Befestigungspunkten auf der Schrankrückseite ermöglicht individuelle Geräte- oder Zusatzeinbauten für alle Bedürfnisse.
Lüftung: Be- und Entlüftung sind labyrinthartig und stochersicher ausgebildet
Der Schrank wird auf einem genormten Sockel montiert.
Eingrabsockel: 3NSE
mit Symmetrischer Doppeltür , - nach öffnen der Türen ist der gesamte Innenraum freizugänglich,
ohne entfernen von Sockelblenden oder ähnlichem
- 3-Punkt-Stangenschloß mit Doppelschließanlage.
Ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder
unabhängig vom Zweiten.Wetterschutzabdeckung der Profilzylinder aus besonders
verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Material: glasfaserverstärktes Polyester
(SMC) nach IEC-695-2-1 halogenfrei

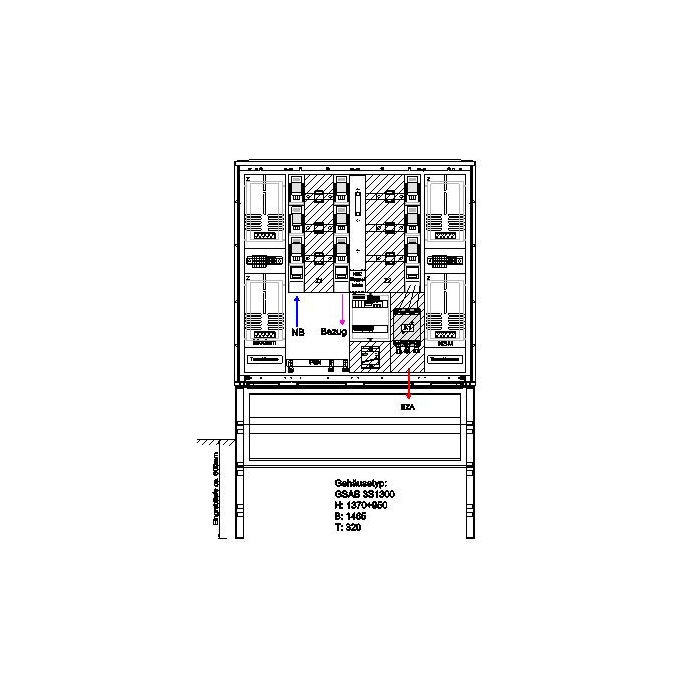

Maße: Höhe 1370 mm + Eingrabsockel 950(Eingrabtiefe ca. 600mm)
Breite 1465 mm
Tiefe 320 mm
Schutzarten: Gehäuse IP 44 (optional IP 54)
Ausführung: Nach TAB MDN " Main-Donau-Netzgesellschaft " (oder TAB-gleiche Stadtwerke) Meß-/Wandlerschränke 250A
Bestückt mit: 4-Leiter Sammelschienensystem 250A (TN-C-Netz)
3xNH2-Sicherungslastschaltleiste 3x1polig, plombierbar, V-Klemme bis 240mm² (1xZugang NB, 1xAbgang Bezug, 1xAbgang PV)
1xNH2-Kuppelleiste
1xReserveplatz 100mm für LSL
2xWandlerbausatz nach DIN 42600-2 Form A mit Laschen 30x10x170mm
2xLeistungsschütz 90kW, AC3, 3-polig (Kuppelschalter) Anschlussklemmen 10-240mm²
2xWandler-Zählerfeld nach DIN 43870
2xVerteilerfeld für Wandlerprüf- und Trennklemmen nach VorgabeNB
2xTSG-Feld für Modem und NSM
1xVerteilerfeld mit NA-Schutz nach VDE-AR-N 4105 incl. Vorsicherung
Berührungsschutzabdeckung plombierbar
Kabelabfangschiene
Fabrikat : GSAB
Typ: 04.W250.Ei-AR-01
Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
Fax: 03636-761430
optional:
Einfachschwenkhebel, Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur Erforderlich bei Nutzung für Erdung) in Zubehörliste.
