Wandlermessung N-Ergie 400 A, Selbstverbrauch-/Überschusseinsp. nach AR01 >100kW
Auf Lager
Bestellnummer
04.W400.Ei-AR-01
GSAB-Säulenprogramm

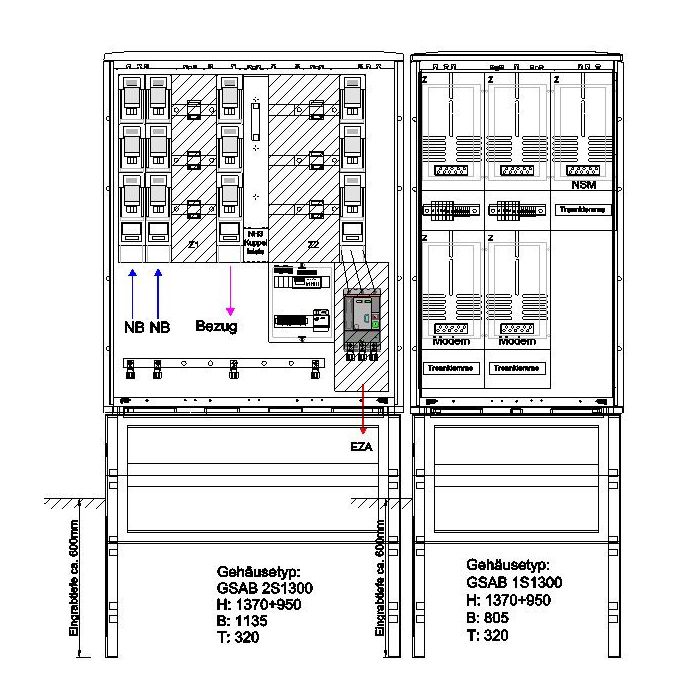

Meß-/Wandlerschrank 400A zur Freiluftaufstellung
Gehäuse aus heißgepreßten
hochschlagfesten,
wärmebeständigen,
selbstverlöschenden,
halogenfreien,
verrottungsfesten
glasfaserverstärktem Polyester(SMC), beständig gegen chemische Einwirkungen, durchgefärbt ähnlich RAL 7035 grau, mit profilierter Oberfläche.
Die Gehäuse sind im Baukastensystem aufgebaut. Dach, Seiten-/Rückwände und Türen sind einzeln austauschbar.
Eine qualitativ hohe Farbpulverbeimischung im SMC verhindert eine vorzeitige Auswitterung der Schrankoberflächen.
Nach dem Öffnen der Tür ist der gesamte Schrankinnenraum frei zugänglich (ohne Demontage von Frontplatten/Sockelblenden o.ä.). Zur Erleichterung bei Montagearbeiten im Schrank kann die Tür ohne Werkzeug ausgehangen werden. Eine umlaufende Nut ermöglicht die Nachrüstung einer Dichtung in der Tür. Befestigungspunkte an der Tür und am Schrankkorpus ermöglichen die Montage eines Türfeststellers. Die Dachinnenseite enthält Befestigungspunkte zur Montage einer Beleuchtungsbaugruppe (optional auch mit Servicesteckdose).
Wahlweise bestückbar mit Montageplatte oder Sammelschienen.
Ein innovatives Befestigungsleistensystem mit 1030 Befestigungspunkten auf der Schrankrückseite ermöglicht individuelle Geräte- oder Zusatzeinbauten für alle Bedürfnisse.
Lüftung: Be- und Entlüftung sind labyrinthartig und stochersicher ausgebildet
Der Schrank wird auf einem genormten Sockel montiert.
Eingrabsockel: 3NSE
mit symmetrischer Doppeltür , - nach öffnen der Türen ist der gesamte Innenraum freizugänglich,
ohne entfernen von Sockelblenden oder ähnlichem
- 3-Punkt-Stangenschloß mit Doppelschließanlage.
Ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder
unabhängig vom Zweiten.Wetterschutzabdeckung der Profilzylinder aus besonders
verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Material: glasfaserverstärktes Polyester
(SMC) nach IEC-695-2-1 halogenfrei
Maße: Höhe 1370 mm + Eingrabsockel 950(Eingrabtiefe ca. 600mm)
Breite 1465 mm
Tiefe 320 mm
Schutzarten: Gehäuse IP 44 (optional IP 54)
Ausführung: Nach TAB MDN " Main-Donau-Netzgesellschaft " (oder TAB-gleiche Stadtwerke) Meß-/Wandlerschränke 400A
Bestückt mit: 2xNH2 Sicherungslastschaltleiste Zugang NB (V-Klemme bis 240mm², 3x1pol schaltbar)
4-Leiter Sammelschienensystem 400A (TN-C-Netz)
1xNH2 Sicherungslastschaltleiste Abgang Bezug (V-Klemme bis 240mm², 3x1pol schaltbar)
2xSpannungspfadsicherung B6/25kA
Wandlerklemmen und Steuerleitungsverdrahtung erfolgt durch VNB, Wandler stellt NB
2xWandlerlaschen 130mm (Bezug+Einspeisung)
1xNH3 Sicherungslastschaltleiste Trennstelle PV
2xLasttrennschalter Tmax mit Motorantrieb 400A, 3-pol.
Netzüberwachungsrelais nach AR-N-4105 inkl. Vorsicherung
TSG-Feld für Lastmanagement 0-30-60% (mit Trenn-/Prüfklemmen)
Berührungsschutzabdeckung
Kabelabfangschiene
Fabrikat : GSAB
Typ: 04.W400.Ei-AR-01
Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
Fax: 03636-761430
optional:
Einfachschwenkhebel, Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur Erforderlich bei Nutzung für Erdung) in Zubehörliste.
