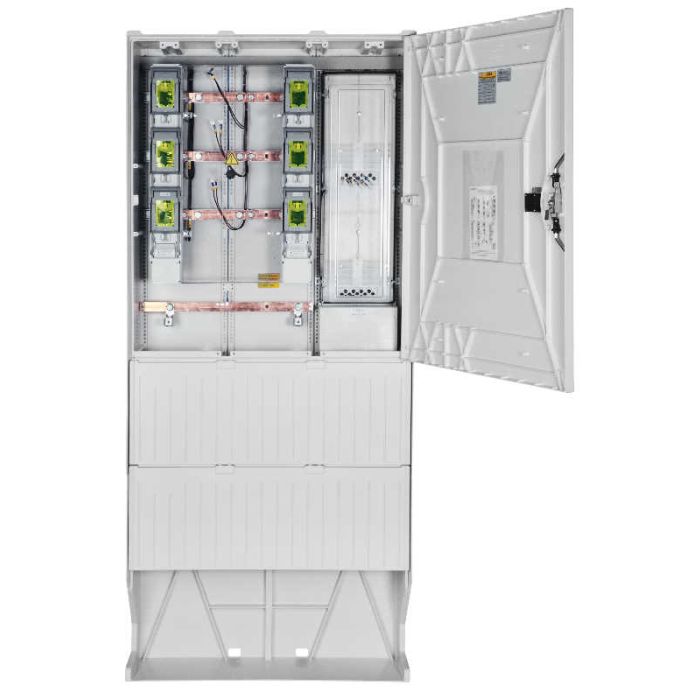

Wandlermessung MDN 250A incl. Sockel in Gehäuse 88S (1Schrank)
Auf Lager
Bestellnummer
04.W250.88S
GSAB-Säulenprogramm
Meß-/Wandlerschrank 250A zur Freiluftaufstellung
Gehäuse aus heißgepreßten
hochschlagfesten,
wärmebeständigen,
selbstverlöschenden,
halogenfreien,
verrottungsfesten
glasfaserverstärktem Polyester(SMC), beständig gegen chemische Einwirkungen, durchgefärbt ähnlich RAL 7035 grau.
Sechs durchlaufende Befestigungsleisten bis in den Sockelbereich mit 552 Befestigungspunkten ermöglichen
die individuelle Befestigung der Montageplatte, Einbaufelder oder Sammelschienen.
Zur Transporterleichterung werden Gehäuse und Sockel getrennt geliefert.
Passende Sockel 88SE (Eingrabsockel) oder 88SB (zur Aufbodenmontage) Montage zur Säule mittels beiliegender C-Profilschiene (konisch) beim Sockel, aus hochfestem Federstahl. Millimetergenaue Zentrierung des Gehäuseoberteils erfolgt durch angeformte Zentrierbolzen auf dem Sockel. Mechanisch geprüft nach EN 61439.5 (Kabelverteilersäulen im öffentlichen Versorgungsbereich).
mit einer Tür , 3-Punkt-Stangenschloß mitDoppelschließanlage.
Ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder
unabhängig vom Zweiten.Wetterschutzabdeckung der Profilzylinder aus besonders
verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.
Material: glasfaserverstärktes Polyester
(SMC) nach IEC-695-2-1 halogenfrei
Maße: Höhe 1390 mm + Eingrabsockel 665(Eingrabtiefe ca. 600mm)
Breite 883 mm
Tiefe 280 mm
Schutzarten: Gehäuse IP 44 (optional IP 54)
Ausführung: Nach TAB MDN " Main-Donau-Netzgesellschaft " (oder TAB-gleiche Stadtwerke) Meß-/Wandlerschränke 250A
Bestückt mit: 1xNH2-Sicherungslastschaltleiste Zugang NB (V-Klemme 10-240mm², 3x1pol schaltbar)
4-Leiter Sammelschienensystem 250A
Wandlerlaschen 170x30x10mm
1xNH2 Sicherungslastschaltleiste Abgang (V-Klemme 10-240mm², 3x1pol schaltbar)
3xLS-Schalter B6/25kA
TSG-Steuersicherung D01
Wandlerklemme wird vom NB gestellt
Spannungspfad 1,5mm² kurzschlußfest
Strompfad 2,5mm²
Berührungsschutzabdeckung
Kabelabfangschiene
Fabrikat : GSAB
Typ: 04.W250.88S
Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
Fax: 03636-761430
optional:
Einfachschwenkhebel, Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur Erforderlich bei Nutzung für Erdung) in Zubehörliste.
