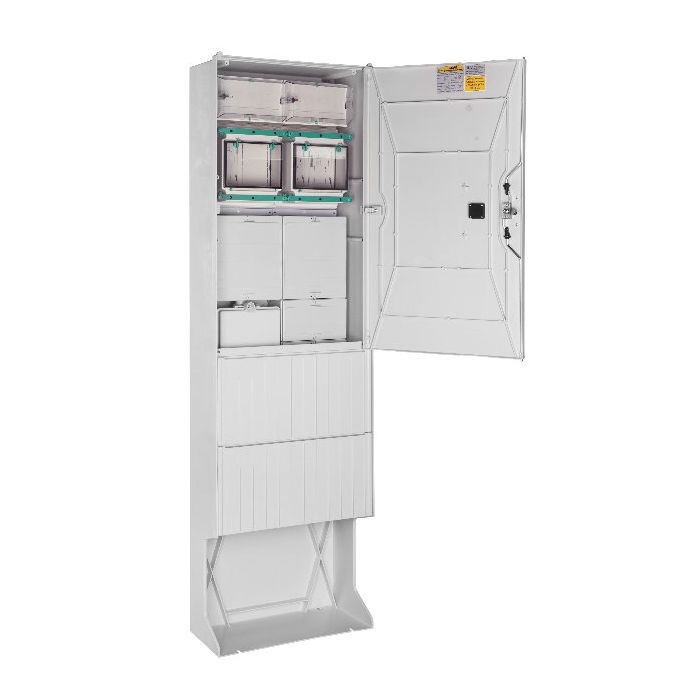

Zähleranschlußsäule Vattenfall 3xEHZ-Zählerplatz + 1xReserve EHZ mit Raum für Zustazanwendungen
Auf Lager
Bestellnummer
07.00.1P31ez
GSAB-Säulenprogramm
Anschlußsäule 3 Zähler(EHZ), 1xReserveplatz zur Freiluftaufstellung 07.00.1P31ez
Bei Belegung eines Zählerplatzes mit zwei eHZ darf eine Summenleistung von 48kVA nicht überschritten werden!
Gehäuse mit Eingrabsockel aus heißgepreßten
hochschlagfesten,
wärmebeständigen,
selbstverlöschenden,
halogenfreien,
verrottungsfesten
glasfaserverstärktem Polyester(SMC), beständig gegen chemische Einwirkungen, durchgefärbt ähnlich RAL 7035 grau,
Gehäuse und Sockel bilden eine Einheit.
Der Sockelfuß ist als Platte ausgebildet und sorgt damit für sofortige Standsicherheit beim Aufstellen im Kabelgraben.
Zwei durchlaufende Befestigungsleisten mit 210 Befestigungspunkten bis in den Sockelbereich ermöglichen
die individuelle Befestigung von Geräten,
einer Kabelabfangschiene sowie der Montageplatte.
mit einer Tür , 3-Punkt-Stangenschloß
Doppelschwenkhebel, ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom Zweiten.
Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Material: glasfaserverstärktes Polyester
(SMC) nach IEC-695-2-1 halogenfrei
Maße: Höhe 2010 mm mit Sockel (Eingrabtiefe ca. 600mm)
Breite 583 mm
Tiefe 280 mm
Schutzarten: Gehäuse IP 44
Ausführung: Nach TAB Vattenfall Europe AG für drei elektronische Haushaltzähler
VDE-AR-N 4102, nach DIN 43870 mit integrierter Befestigungs- und Kontaktiereinrichtung
(BKE-I nach DIN VDE V 0603-5)
geprüft nach VDE 0660 Teil 500 / IEC 439-1
TÜV geprüft nach DIN EN 60439-5
Bestückt mit: - HAK NH 00 3-pol
- 4-Leiter-Sammelschinensystem 250A vorbereitet zum Einabu selektiver Hauptleitungsschutzschalter
- 4- Leiter-Verdrahtung
- 3xEHZ-Zählerplatz + 1xReserveplatz EHZ (optional IP 54 mit Abdeckhaube)
( mit optischer Datenschnittstelle)
- Hauptleitungsabzweigklemme 5x25mm²
- Anschlussraum für Zusatzanwendungen. Für Anlagen mit Freigabesteuerung (z.B. Wärmepumpen ) wird die Schaltuhr im Raum für Zusatzeinrichtungen eingebaut.Erläuterungen zu den TAB NS Nord 5.1 2012
Fabrikat : GSAB
Typ: 07.00.1P31ez Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
oder gleichwertig Fax: 03636-761430
optional:
Einfachschwenkhebel, Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur Erforderlich bei Nutzung für Erdung) in Zubehörliste.
