Straßenbeleuchtungsanschlußsäule (Ganznachtschaltung – Sparvariante)
Auf Lager
Bestellnummer
08.00.0P9
GSAB-Säulenprogramm

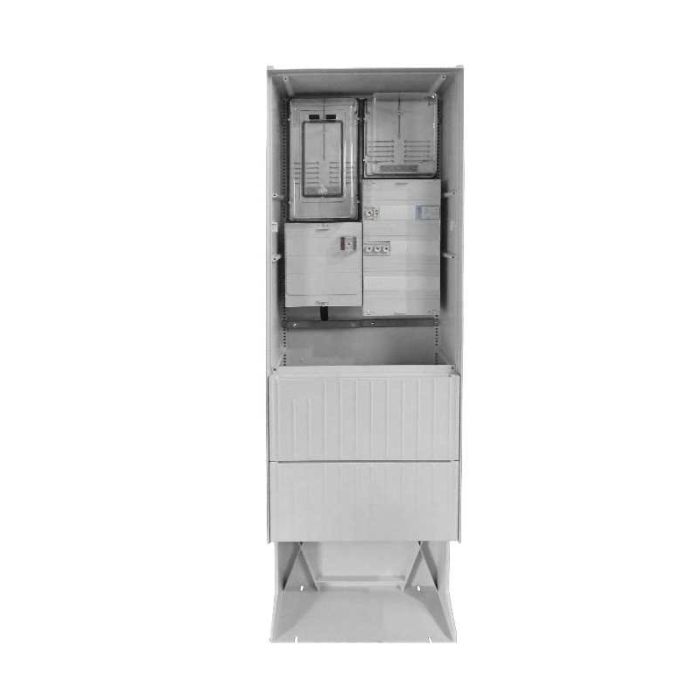

Straßenbeleuchtungsanschlußsäule 1 Zähler,mit TSG zur Freiluftaufstellung 08.00.0P9
Ganznacht (Sparvariante)
Gehäuse mit Eingrabsockel aus heißgepreßten
hochschlagfesten,
wärmebeständigen,
selbstverlöschenden,
halogenfreien,
verrottungsfesten
glasfaserverstärktem Polyester(SMC), beständig gegen chemische Einwirkungen, durchgefärbt ähnlich RAL 7035 grau,
Gehäuse und Sockel bilden eine Einheit.
Der Sockelfuß ist als Platte ausgebildet und sorgt damit für sofortige Standsicherheit beim Aufstellen im Kabelgraben.
Zwei durchlaufende Befestigungsleisten mit 210 Befestigungspunkten bis in den Sockelbereich ermöglichen
die individuelle Befestigung von Geräten,
einer Kabelabfangschiene sowie der Montageplatte.
mit einer Tür , 3-Punkt-Stangenschloß
Doppelschschließanlage, ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom Zweiten.
Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Material: glasfaserverstärktes Polyester
(SMC) nach IEC-695-2-1 halogenfrei
Maße: Höhe 2010 mm mit Sockel (Eingrabtiefe ca. 600mm)
Breite 583 mm
Tiefe 272 mm
Schutzarten: Gehäuse IP 44
Ausführung: Nach TAB „E.ON e.dis“ (oder TAB-gleiche Stadtwerke) für einen Zähler mit TSG-Feld + Verteilerfeld
Bestückt mit: - Montagevorrichtung für HAK 3xNH00
- 4-Leiter-Sammelschienensystem 250A
- vorbereitet zum Enbau von SH-Schaltern
- TSG Sicherung D01 (10A) 25kA
- 1xZählerfeld nach DIN 43870 450mm
- 1xTSG-Feld nach DIN 43870 300mm
- 4-Leiter Verdrahtung DIN 43870-A mit H07V-K 10mm²
- 1xDämmerungsschalter, 1xSchütz, 1xH/0/A-Schalter, 1xD02/3
Fabrikat : GSAB
Typ: 08.00.0P9 Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
oder gleichwertig Fax: 03636-761430
optional:
Einfachschwenkhebel, Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte (nur Erforderlich bei Nutzung für Erdung) in Zubehörliste.
