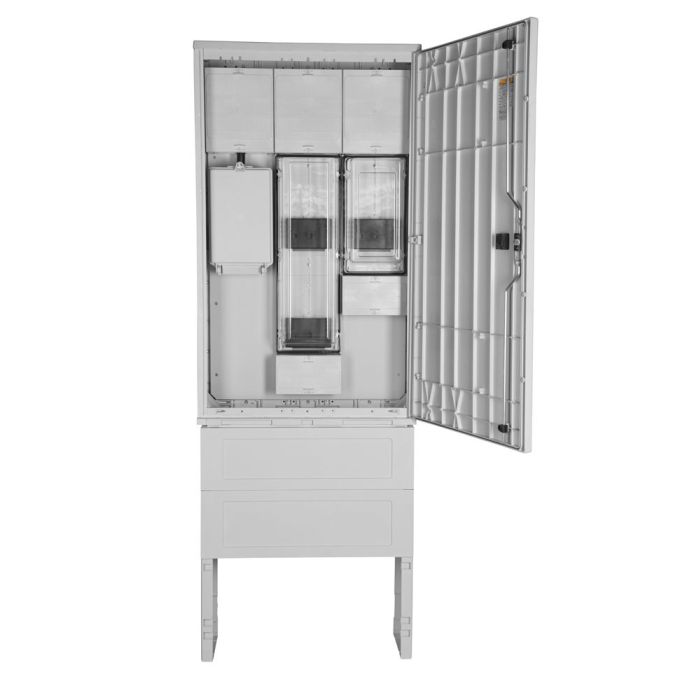

Zähleranschlusssäule (3Zähler/TSG)*
Auf Lager
Bestellnummer
09.00.1P3HSA
GSAB-Säulenprogramm
Anschlußsäule 3 Zähler,mit TSG zur Freiluftaufstellung 09.00.1P3HSA
Gehäuse aus heißgepreßten, hochschlagfesten, wärmebeständigen, selbstverlöschenden, glasfaserverstärkten Polyester (SMC) nach IEC-695-2-1 halogenfrei, verrottungsfest, beständig gegen chemische Einwirkungen mit profilierter Oberfläche, zum Einsatz in Niederspannungsverteilernetzen. Die Schränke sind im Baukastensystem aufgebaut. Dach, Seiten-/Rückwände und Türen sind einzeln austauschbar.
Eine qualitativ hohe Farbpulverbeimischung im SMC verhindert eine vorzeitige Auswitterung der Schrankoberflächen. Der Schrank wird auf einem genormten Sockel montiert.
Zur Erleichterung, bei Montagearbeiten, im Schrank kann die Tür ohne Werkzeug ausgehangen werden. Eine umlaufende Nut ermöglicht die Nachrüstung einer Dichtung in der Tür. Befestigungspunkte an der Tür und am Schrankkorpus ermöglichen die Montage eines Türfeststellers. Die Dachinnenseite enthält Befestigungspunkte zur Montage einer Beleuchtungsbaugruppe (optional auch mit Servicesteckdose).
Wahlweise bestückbar mit Montageplatte, Unischiene des Pro-Zählerplatzsystems oder Sammelschienen.
Ein innovatives Befestigungsleistensystem mit 525 Befestigungspunkten auf der Schrankrückseite ermöglicht individuelle Geräte- oder Zusatzeinbauten für alle Bedürfnisse.
Lüftung: Be- und Entlüftung sind labyrinthartig und stochersicher ausgebildet
Farbe: lichtgrau nach ähnlich RAL 7035
Schutzart: IP44 nach DIN VDE 0470 EN 60529, Schutzklasse II (schutzisoliert)
Geprüft nach DIN EN 61439-5
Passender Eingrabsockel: 2NSE
mit Symmetrischer Doppeltür , - nach Öffnen der Türen ist der gesamte Innenraum freizugänglich,
ohne entfernen von Sockelblenden oder ähnlichem
- 3-Punkt-Stangenschloß mit Doppelschließanlage.
Ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder
unabhängig vom Zweiten.Wetterschutzabdeckung der Profilzylinder aus besonders
verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Material: glasfaserverstärktes Polyester
(SMC) nach IEC-695-2-1 halogenfrei
Maße: Höhe 1020 mm + Eingrabsockel 950(Eingrabtiefe ca. 600mm)
Breite 1135 mm
Tiefe 320 mm
Schutzarten: Gehäuse IP 44 (optional IP 54)
Ausführung: Nach TAB Avacon AG (oder TAB-gleiche Stadtwerke) für drei Zähler mit TSG-Feld
Bestückt mit:
- Montagevorrichtung für HAK 3x NH00
- 5-Leiter-Sammelschienensystem 250A, vorbereitet zur Aufnahme selektiver Hauptleitungsschutzschalter
- 5-Leiter Verdrahtung
- TSG Sicherung D01
- 7pol,Steuerklemme
- 3x Zählerplatz IP 54
- TSG-platz 300mm IP 54
- 3xHLAKL 25mm²,5pol
Fabrikat : GSAB
Typ: 09.00.1P3HSA oder gleichwertig
Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
Fax: 03636-761430
Eingrabsockel(2NSE)Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte mit Erdungsschraube in Zubehörliste.
