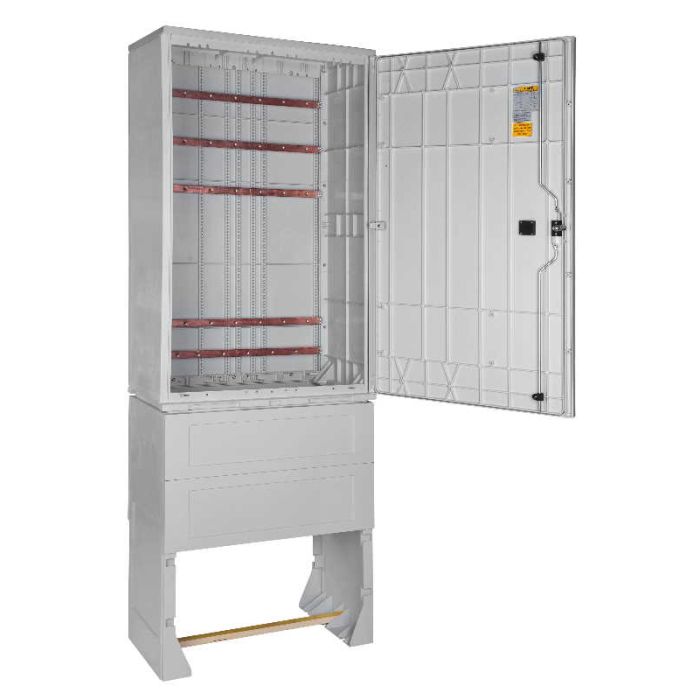

Normkabelverteilerschrank HxBxT:1300x805x470, Sammelschienensystem 400A, 4-pol.
Auf Lager
Bestellnummer
1S1300K-470
GSAB-Normschränke der Bautiefe 470mm und Sammelschienen: 1S1300K-470
Normkabelverteilerschränke mit Sondertiefe bestehend aus heißgepreßtem, hochschlagfestem, wärmebeständigem, selbstverlöschendem, glasfaserverstärktem Polyester (SMC) nach IEC-695-2-1 halogenfrei, verrottungsfest, beständig gegen chemische Einwirkungen mit profilierter Oberfläche. Zum Einsatz in Niederspannungsverteilernetzen. Die Schränke sind im Baukastensystem aufgebaut. Dach, Seiten-/Rückwände und Türen sind einzeln austauschbar.
Bestückt mit einem 4-Leiter Sammelschienensystem mit 60mm, 100mm oder 185mm Schienenabstand und einem Schienenquerschnitt 30x5mm bis 400A oder optional 30x10mm bis 630A, Berührungsschutzabdeckung und einer Kabelabfangschiene.
Eine qualitativ hohe Farbpulverbeimischung im SMC verhindert eine vorzeitige Auswitterung der Schrankoberflächen. Der Schrank wird auf einem Sockel (1NS470, 1NS470-Aufbau, 1FS470) montiert.
Die Tür ist im Standard mit einem Einfachschwenkhebel für einen Profilhalbzylinder ausgestattet. Zur Erleichterung, bei Montagearbeiten, im Schrank kann die Tür ohne Werkzeug ausgehangen werden. Eine umlaufende Nut ermöglicht die Nachrüstung einer Dichtung in der Tür. Befestigungspunkte an der Tür und am Schrankkorpus ermöglichen die Montage eines Türfeststellers.
Die Sondertiefe 470mm und die nutzbare Innentiefe am Schloss 403mm ermöglichen individuelle Geräte- oder Zusatzeinbauten mit 721 Befestigungspunkten auf der Schrankrückseite für alle Bedürfnisse. Die Dachinnenseite enthält Befestigungspunkte zur Montage einer Beleuchtungsbaugruppe (optional auch mit Servicesteckdose).
Lüftung: Be- und Entlüftung sind labyrinthartig und stochersicher ausgebildet
Farbe: lichtgrau nach ähnlich RAL 7035
Schutzart: IP44 nach DIN VDE 0470 EN 60529, Schutzklasse II (schutzisoliert)
Geprüft nach DIN EN 61439
Außenmaße:
H: 1370mm (ohne Sockel) B: 805mm T: 470mm
Optional:
Doppelschwenkhebel, Beleuchtungseinrichtung, Bodenplatte, Schrank-Heizung mit Thermostat, Schaltplantasche, Sockelfüller, Türfeststeller 1/3-2/3-Tür (auch getrennt verschließbar), IP54, RAL-Lackierung, Schottwand
GSAB-Typ: 1S1300K-470 oder gleichwertig
