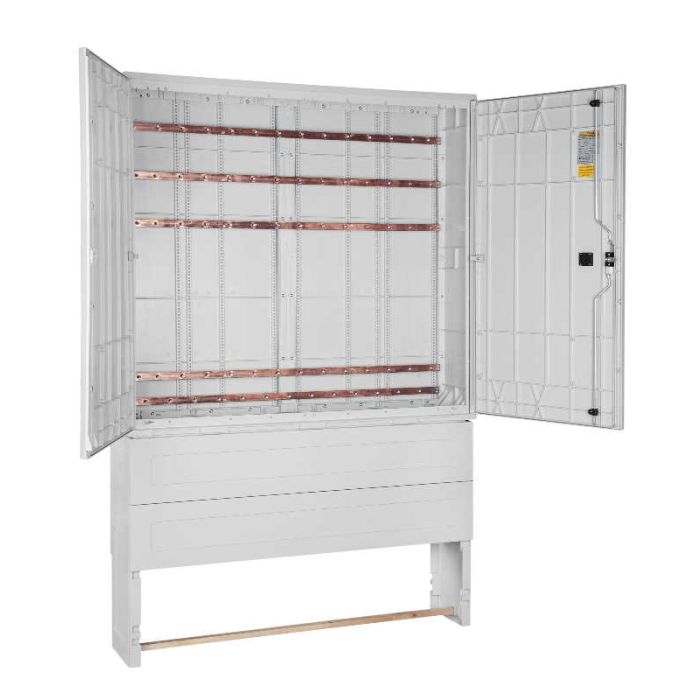

Normkabelverteilerschrank HxBxT:1300x1465x320, Sammelschienensystem 630A, 4-pol.
Auf Lager
Bestellnummer
3S1300K
GSAB-Normschränke mit Sammelschienen: 3S1300K
Normkabelverteilerschränke bestehend aus heißgepreßten, hochschlagfesten, wärmebeständigen, selbstverlöschenden, glasfaserverstärkten Polyester (SMC) nach IEC-695-2-1 halogenfrei, verrottungsfest, beständig gegen chemische Einwirkungen mit profilierter Oberfläche. Zum Einsatz in Niederspannungsverteilernetzen. Die Schränke sind im Baukastensystem aufgebaut. Dach, Seiten-/Rückwände und Türen sind einzeln austauschbar.
Bestückt mit einem 4-Leiter Sammelschienensystem mit 60mm, 100mm oder 185mm Schienenabstand und einem Schienenquerschnitt 30x5mm bis 400A oder optional 30x10mm bis 630A, Berührungsschutzabdeckung und einer Kabelabfangschiene.
Bei Verwendung eines 185mm-Sammelschienensystems sind zum Befestigen und Kontaktieren von NH-Sicherungsleisten bzw. NH-Sicherungslastschaltleisten, sowie GSAB-Systemleisten, Bohrungen mit rückwärtig eingepressten Setzmuttern M12 eingesetzt. Der Mittelabstand (Rastermaß), der ausschließlich von vorn zu montierenden Leisten, beträgt 100mm. Die max. Bestückung beträgt 13 Stck. NH2-Leisten + 1 Stck. NH00-Leiste, oder 27 Stck. NH00-Leisten.
Eine qualitativ hohe Farbpulverbeimischung im SMC verhindert eine vorzeitige Auswitterung der Schrankoberflächen. Der Schrank wird auf einem genormten Sockel (2NSE, 2NSE-Aufbau,2NS1, 2NS2 2HS1, 2FS, 2FS2) montiert.
Die Tür ist im Standard mit einem Einfachschwenkhebel für einen Profilhalbzylinder ausgestattet. Zur Erleichterung, bei Montagearbeiten, im Schrank kann die Tür ohne Werkzeug ausgehangen werden. Eine umlaufende Nut ermöglicht die Nachrüstung einer Dichtung in der Tür. Befestigungspunkte an der Tür und am Schrankkorpus ermöglichen die Montage eines Türfeststellers.
Das innovative Befestigungsleistensystem mit 1030 Befestigungspunkten auf der Schrankrückseite ermöglicht individuelle Geräte- oder Zusatzeinbauten für alle Bedürfnisse. Die Dachinnenseite enthält Befestigungspunkte zur Montage einer Beleuchtungsbaugruppe (optional auch mit Servicesteckdose).
Lüftung: Be- und Entlüftung sind labyrinthartig und stochersicher ausgebildet
Farbe: lichtgrau nach ähnlich RAL 7035
Schutzart: IP44 nach DIN VDE 0470 EN 60529, Schutzklasse II (verstärkte Isolierung)
Geprüft nach DIN EN 61439 für Nennströme bis 630A
Außenmaße:H: 1370mm (ohne Sockel) B: 1446mm T: 320mm
Optional:
Doppelschwenkhebel, Beleuchtungseinrichtung, Bodenplatte, Schrank-Heizung mit Thermostat, Schaltplantasche, Sockelfüller, Türfeststeller, Sammelschienensystem 5 pol., Sammelschienensystem 4pol. und 5 pol. verzinnt ,Blindabdeckung für einen 100mm-Leistenplatz (Art.-Nr. 99.00.0285), 1/3-2/3-Tür (auch getrennt verschließbar),Trennwand, Schutzart IP54, RAL-Lackierung
GSAB-Typ: 3S1300K oder gleichwertig
