Zähleranschlusssäule eon Thüringen (3Zähler/TSG) Pro Zählerplatzsystem
Auf Lager
Bestellnummer
01.00.1P3
GSAB-Säulenprogramm

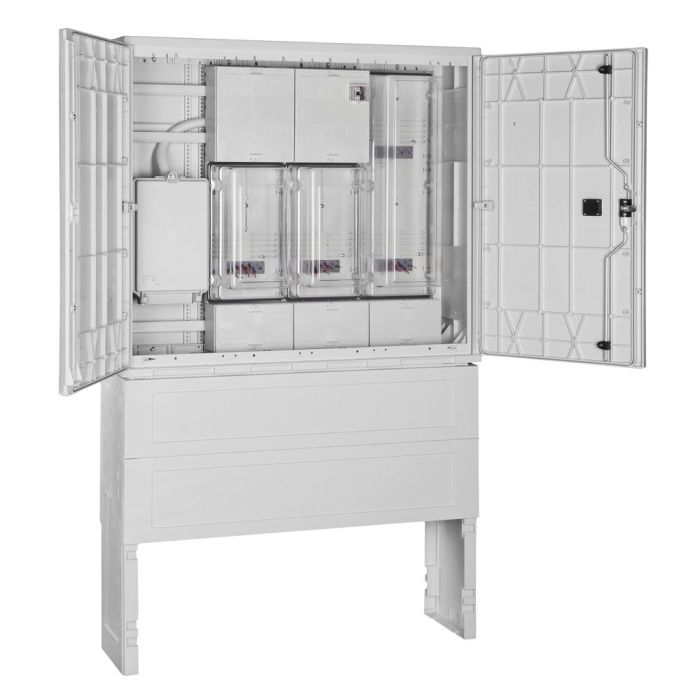

Anschlußsäule drei Zähler,mit TSG zur Freiluftaufstellung 01.00.1P3
Gehäuse aus heißgepreßten
hochschlagfesten,
wärmebeständigen,
selbstverlöschenden,
halogenfreien,
verrottungsfesten
glasfaserverstärktem Polyester(SMC), beständig gegen chemische Einwirkungen, durchgefärbt ähnlich RAL 7035 grau.
Ein innovatives Befestigungsleistensystem mit 750 Befestigungspunkten auf der Schrankrückseite ermöglicht individuelle Geräte- oder Zusatzeinbauten für alle Bedürfnisse bzw. der Montageplatte. Die Dachinnenseite enthält Befestigungspunkte zur Montage einer Beleuchtungsbaugruppe (optional auch mit Servicesteckdose).
Lüftung: Be- und Entlüftung sind labyrinthartig und stochersicher ausgebildet.
Eingragsockel 2NSE
mit einer Tür , 3-Punkt-Stangenschloß
Doppel- oder Einfachschließanlage.
Ein Profilzylinder eingebaut und einem Platz für den Profilzylinder des Netzbetreibers.
Waagerecht eingebautes Schließsystem ermöglicht werkzeuglosen Türanschlagwechsel.
Bei Doppelschließsystem erfolgt die Verriegelung mit einem Profilzylinder unabhängig vom Zweiten.
Wetterschutzabdeckung der Profilzylinder aus besonders verstärktem Zinkdruckguß verhindert Vandalismusschäden.
Durch die Türhöhe von ca. 1300mm sind nach dem Öffnen alle Eibauten frei zugänglich (Ohne entfernen zusätzlicher Frontblenden o.ä.).
Material: glasfaserverstärktes Polyester
(SMC) nach IEC-695-2-1 halogenfrei
Maße: Höhe 1370 mm +950mm Eingrabsockel (Eingrabtiefe ca. 600mm)
Breite 1135 mm
Tiefe 320 mm
Schutzarten: Gehäuse IP 44 otional IP54
Ausführung: Nach TAB Thüringer Energienetze (oder TAB-gleiche Stadtwerke) für 3 Zähler mit TSG-Feld
Bestückt mit: - HAK 3x NH00
- 4-Leiter-Sammelschinensystem 250A mit vorbereitet zur Aufnahme selektiver Hauptleitungsschutzschalter
- 3x Zählerplatz 450mm IP 54 mit plombierbarer Abdeckhaube glasklar aus PETG
- TSG-feld 300mm IP 54 mit plombierbarer Abdeckhaube glasklar aus PETG
- 3xHLAK (Hauptleitungsabzweigklemme)4x25qmm fingersicher
Fabrikat : GSAB
Typ: 01.00.1P3 oder gleichwertig
Bezugsquelle: Internet www.gsab.de
E-Mail: vertrieb@gsab.de
Fax: 03636-761430
optional:
Bodenaufbausockel 2NSE-Aufbau, Sockelfüllmaterial (Blähtonkugeln), Gitterbodenplatte mit Erdungsschraube in Zubehörliste.
